VITI STRUTTURALI ASSY^®

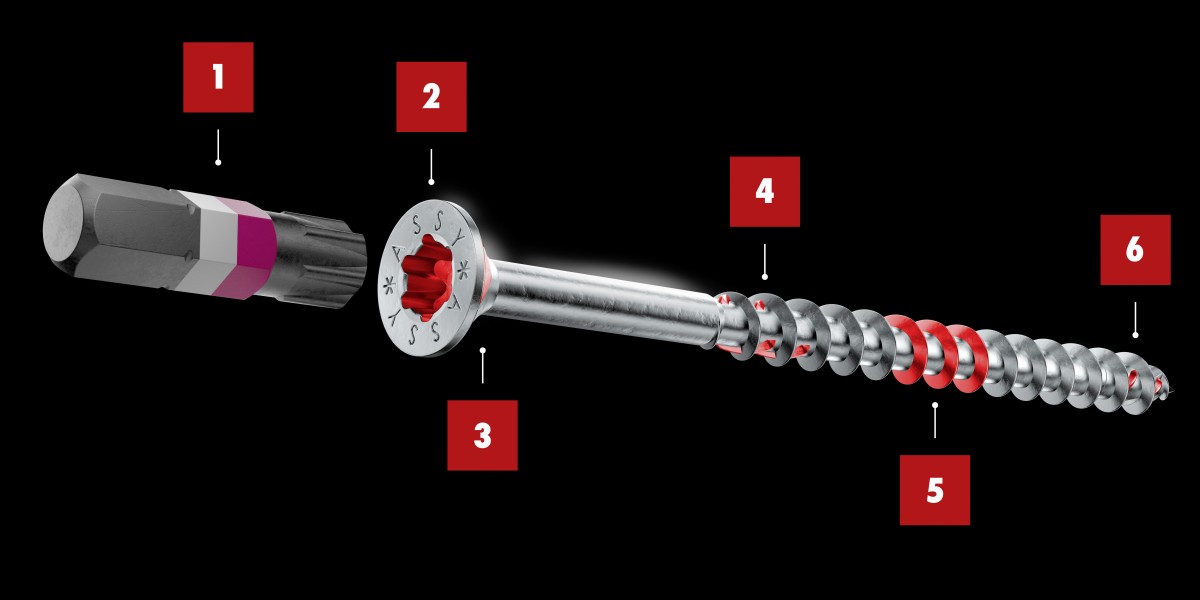

ASSY^® 4: Innovazioni dalla testa... alla punta!

1-2 Nuovo inserto ed intaglio RW

la maggiore profondità di affondamento dell’inserto e le ali laterali più alte consentono una superficie dicontatto più ampia con conseguente trasmissione di potenza più elevata e maggiore durata dell’inserto
minore coppia di avvitamento: basso rischio di rottura dell’inserto
minor numero di inserti: 80% delle applicazioni possibili con solo due inserti!
Inserto RW20 per le misure da falegname (Ø 3,5 mm - 5 mm)
Inserto RW40 per le misure da carpentiere (Ø 6 mm -10 mm)
centraggio ottimale dell’inserto nella vite ASSY^®4
consente un migliore alloggiamento della vite anche senza porta inserti magnetico, rendendo possibileil lavoro anche con una sola mano grazie all’effetto “Stick-Fix” per cui l’insertorimane ben saldo nella testa della vite

3 Nuove tasche raccoglitrucioli sottotesta

rendono l’affondamento della vite più preciso ed evitano la scissionedel legno intorno alla testa della vite
il maggior numero di tasche (9) nelle viti con diametro da 3 a 4,5 mm facilita l’inserimentodella vite, soprattutto in legni con rivestimenti superficiali duri
restano invariati il numero (6) e la geometria delle tasche nelle viti apartire dal diametro di 5 mm

4 Elica alesatrice integrata RE-CUT

rende l’avvitamento decisamente più semplice: si riduce il rischio di scissione del legnonella zona del nucleo della vite, in quanto le fibre del legno vengono spostate,con un minore sforzo per gli utensili e un minore rischio di rottura della vite
riduce l’attrito durante l’avvitamento
riduce al minimo anche il rischio di lesioni provocate da nervature metalliche sporgenti

5 Nuovo filetto asimmetrico POWER

angolo di inclinazione ottimizzato 50° (con suddivisione 26°/24°) che permette una maggiorstabilità del filetto a trazione, anche in legni duri
fianchi del filetto più alti e completamente affondati nel legno
aumento del momento torcente e riduzione dei tempi di avvitamento

6 Nuova punta PRE-CUT

si espande delicatamente e con un aumento lineare delle calotte alesatrici (aventi forma a parabola) riduce considerevolmentela spaccatura del legno e non ne distrugge le fibre. Nel processo di avvitamento, inizialmente il legno viene spostato per poirientrare nella sua posizione garantendo una presa ottimale
presa della punta più facile con conseguente miglior inserimento della vite
minore abrasione del rivestimento della vite e migliore protezione dalla corrosione grazie al ridotto attrito alla base del filetto
migliore avvitamento anche in obliquo

In questa pagina presentiamo la gamma completa delle viti strutturali per la carpenteria in legno in modo rapido e sintetico.

Viti strutturali

ASSY^® 4 CS

testa piana svasata, FI, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 CSMP

testa piana svasata, FI e FP, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 CSMP ZiNi

testa piana svasata, FP, RW, acc. zinco-nichel

Scheda Prodotto

ASSY^® 4 JH

testa cilindrica bombata, FI, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 WW CSMR

testa autosvasante, FP, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 COMBI

testa esagonale, FP, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 WH

testa larga, FP, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 (A2) WH

testa larga, FI, RW, acc. zincato bianco/inox A2

Scheda Prodotto

ASSY^® 4 WH II

testa piana larga, FP, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 ISOTOP

testa cilindrica, doppia filetto, RW,acciaio zincato bianco

Scheda Prodotto

ASSY^® PLUS 4 CSMP

testa piana svasata, FP, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® PLUS 4 VG CSMP

testa piana svasata, FI, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® PLUS 4 VG CH

testa cilindrica, FI, RW, acc. zinc. bianco

Scheda Prodotto

ASSY^® 4 A2 CS

testa piana svasata, FI E FP, RW, acc. inox A2

Scheda Prodotto

ASSY^® 4 A2 WH

testa larga, FP, RW, acc. inox A2

Scheda Prodotto

ASSY^® PLUS 4 A2 SRCS – PER TERRAZZE

testa svasata, FP, RW, acc. inox A2/A4

Scheda Prodotto

ASSY^® 4 CSMP

testa piana svasata, FI e FP, RW, acc. bronzato

Scheda Prodotto

ASSY^® 4 CS

testa piana svasata, FI, RW, acc. bronzato

Scheda Prodotto

Della viteria Assy in acciaio zincato forniamo un riepilogo in formato DWG e DXF

Se necessitate di dati specifici in formato CAD 3D della viteria Assy e di altre famiglie prodotto come viteria metrica, ferramenta e fissaggio consultate la nostra biblioteca online gratuita: www.wuerth.partcommunity.com
(Per poter accedere al servizio è necessario essere iscritti al nostro Online Shop)

Cataloghi e Brochure

Manuale di calcolo

Manuale viti strutturali

Moduli richieste di calcolo con viti Assy

Certificazioni
ETA-11/0190	Viti ASSY - Viti Autofilettanti per costruzioni in legno	DE	EN	IT
ETA-13/0029	Viti ASSY Plug VG - Viti Autofilettanti per solai legno / calcestruzzo	DE	EN	–

Dichiarazioni di prestazione
ETA-11/0190	Viti da legno ASSY	IT	–	–
ETA-13/0029	Viti da legno ASSY Plus VG	IT	–	–
Le dichiarazioni di prestazione relative ai nostri prodotti in altre lingue sono disponibili sul nostro Online Shop oppure su www.wuerth.it/dop

File CAD
Viti strutturali Assy		DWG	–	–
