Piastre angolari

Luglio 2018

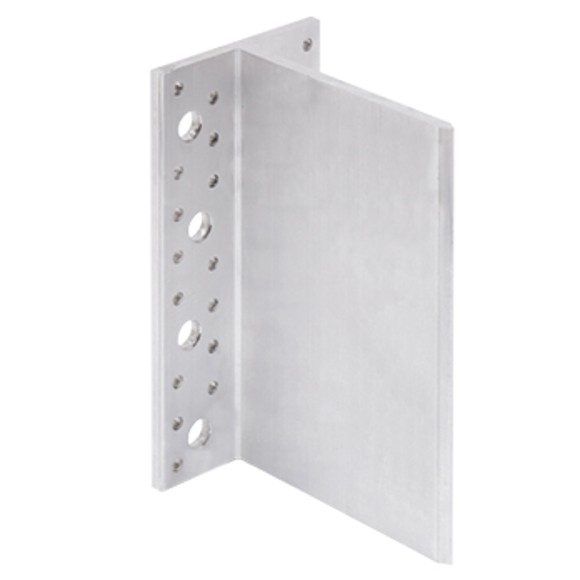

Staffa a scomparsa in alluminio

Nuova scheda tecnica delle staffe a scomparsa in alluminio per giunzioni legno-legno e legno-calcestruzzo. Il collegamento della trave secondaria in legno alla staffa in alluminio è proposto sia con gli spinotti autoforanti BSD diam 6,9mm, che con i perni lisci diam 12mm. E’ disponibile nel nuovo manuale ‘Piastre e Angolari’

Aprile 2018

Nuovi valore per coefficiente kt per angolari a trazione.
È stata aggiornata l’ETA 14/0274 (Würth hold downs) ed è stato ottimizzato e portato ad un valore minimo il coefficiente kt per il dimensionamento dell’ancorante alla base dell’angolare tipo V, angolare tipo V Plus e angolare HTA.

Giugno 2016
1 2

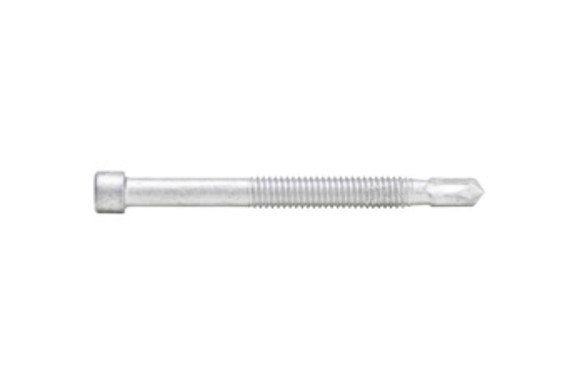

Spinotto Autoforante ed avvitamento BSD

Nella carpenteria in legno, per ottimizzare le connessioni a scomparsa tra travi principali e travi secondarie con staffe metalliche, ci si può avvalere dell’innovativo spinotto autoforante ad avvitamento BSD Würth. Ci sono enormi vantaggi che riguardano la velocità di installazione, flessibilità e minori dimensioni del nodo grazie ad un momento di snervamento molto elevato (M_y,Rk = 43,5Nmm). Lo spinotto ad avvitamento BSD ha un diametro di 6,9mm e si può installare in profili di alluminio estruso fino a 6 mm di spessore o lamiere di acciaio sottili (fino a 4 mm di spessore) come una vite per legno senza bisogno del preforo. In caso di spessori maggiori è necessario eseguire un preforo per facilitarne l’installazione. I suoi vantaggi sono rappresentati dallo speciale filetto, posizionato direttamente dopo la punta, il diametro è crescente e quindi consente un rapido e facile avvitamento dello spinotto con sforzi minimi, impiegando il trapano avvitatore BS 13-SEC. Lo spinotto ha lunghezze da 73 a 233mm ed è disponibile nelle versioni a testa cilindrica e a testa larga. Il modello con testa cilindrica è l’ideale per le applicazioni a scomparsa, mentre quello a testa larga garantisce una maggiore resistenza. La facilità di installazione consente una realizzazione facile e precisa delle connessioni a scomparsa senza danneggiare la superficie della trave, evitando lavorazioni successive e dispendiose in termini di tempo.

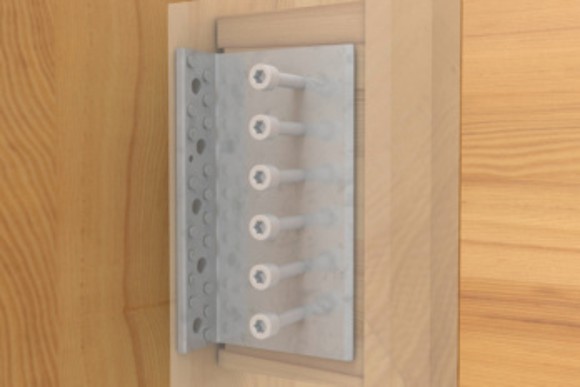

Giunzione a scomparsa di travi in legno | Spinotto autoforante BSD Würth Art. 53942

Giunzione a scomparsa di travi in legno | Spinotto autoforante BSD Würth

Marzo 2016

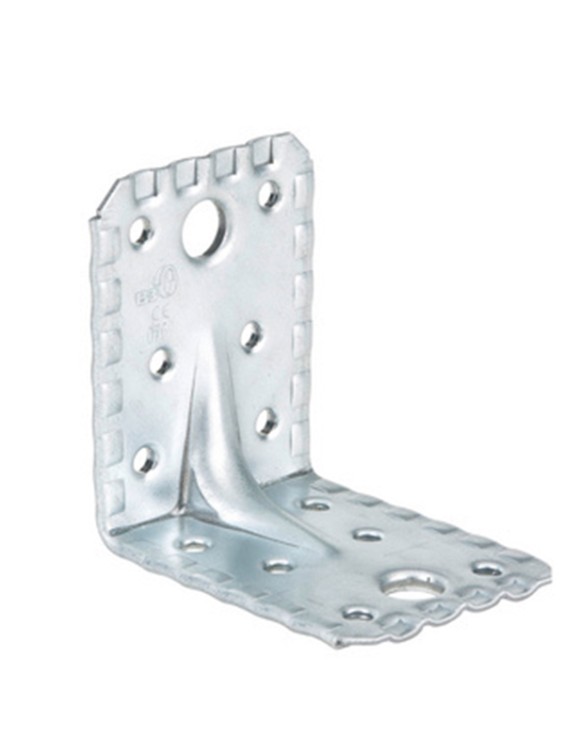

Angolare tipo A 1,5mm

Piastra angolare tipo A 1,5mm

La nuova piastra di fissaggio angolare tipo A dello spessore di 1,5mm soddisfa i requisiti del cliente in termini di carico elevato con uno spessore minore. Il bordo è rinforzato grazie alla particolare geometria e nonostante lo spessore ridotto.

In questa pagina presentiamo la gamma completa delle piastre e degli angolari per la carpenteria in legno in modo rapido e sintetico. Basta cliccare su una delle seguenti categorie e troverete subito il prodotto adatto al vostro impiego:

1. Collegamenti

Scarpe di ancoraggio

Scarpa di ancoraggio combi 1,5mm

Scarpa di ancoraggio combi 2mm

Scarpa di ancoraggio combi 2,5mm

Scarpa di ancoraggio a 2 pezzi 2mm

Scarpa di ancoraggio con flange interne 2mm

Collegamenti a scomparsa

Staffa a scomparsa in acciaio

Staffa a scomparsa con fori

Staffa a scomparsa in alluminio con fori

Staffa a scomparsa in alluminio senza fori

Giunto a scomparsa per prodotti complementari

2. Angolari
3. Piastre a trazione

Angolari a trazione

Angolare Tipo V Plus

Rondella per angolare HTA

Angolare per calcestruzzo

Collegamenti travi

Ancoraggio laterale universale

Ancoraggio laterale versione destra e sinistra

Piastra di aggancio a profilo 108x35mm

Piastra di aggancio LEG-MET 135x40mm

Nastro forati

Nastro forato con bordo ondulato

Nastro forato con bordo liscio

Strisce forate

Piastra forata

Striscia preforata

Piastra di fissaggio pesante

4. Portapilastri

Supporto per travi tipo T

Supporto per travi tipo T

Supporto per travi in legno

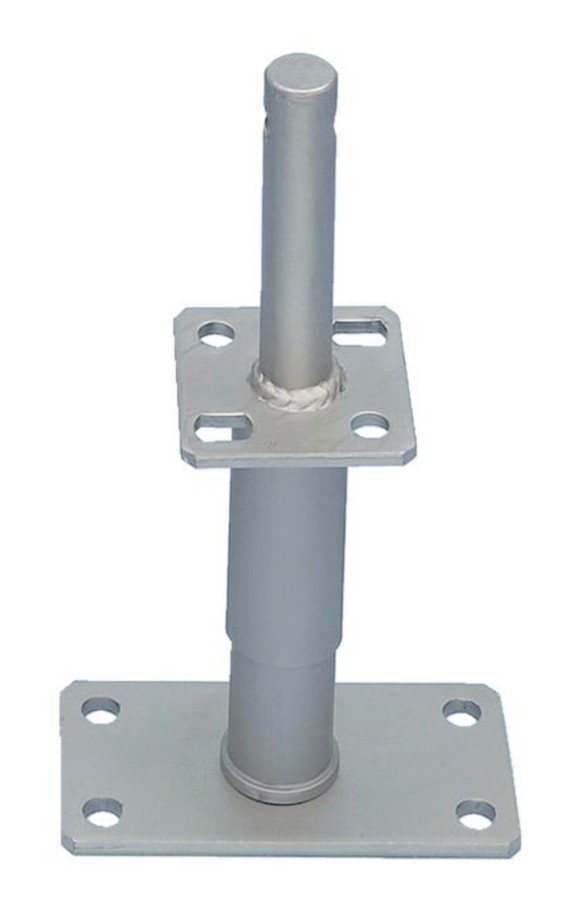

Supporto per travi con perno

Supporto per travi tipo H

Supporto regolabile per travi in legno

Supporto per travi

Supporto per travi in legno

Supporto per travi in legno

Supporto per travi in legno

Supporto per travi in legno

Supporto per travi in legno

Supporto per travi in legno

Supporto per travi in legno

Portapilastro ad infissione

Portapilastro universale

Supporto per travi

Portapilastro quadrato

Portapilastro rotondo

Staffa a muro per montanti

5. Mezzi di collegamento

Spinotti

Spinotti lisci

Spinotti BSD

Connettori a disco dentato

Connettori a disco dentato tipo C1

Connettori a disco dentato tipo C2

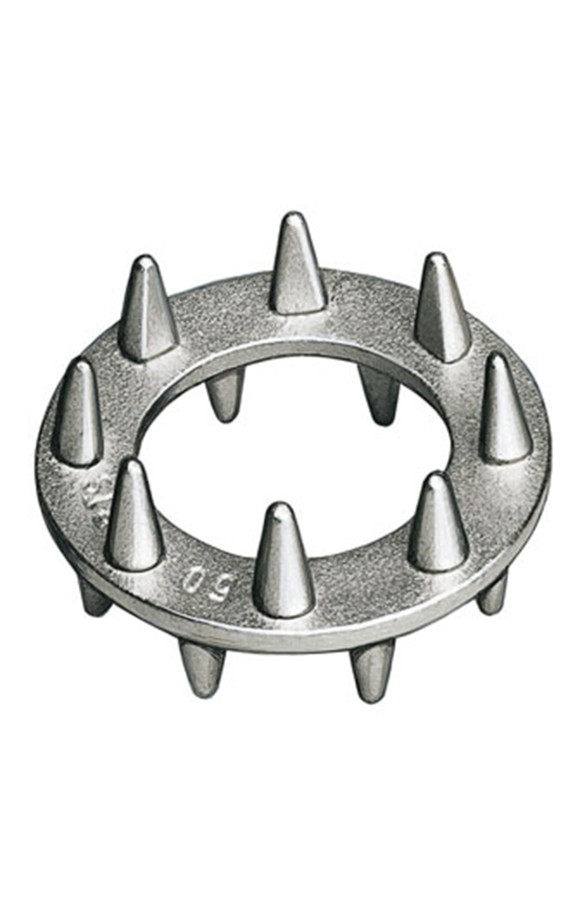

Connettori a disco dentato C10

Connettori a disco dentato tipo C10

Connettori a disco dentato tipo C11
